省エネ・監視・制御・EMSエネルギー計測システム(エコ.Web5/自己給電型無線電流センサ)

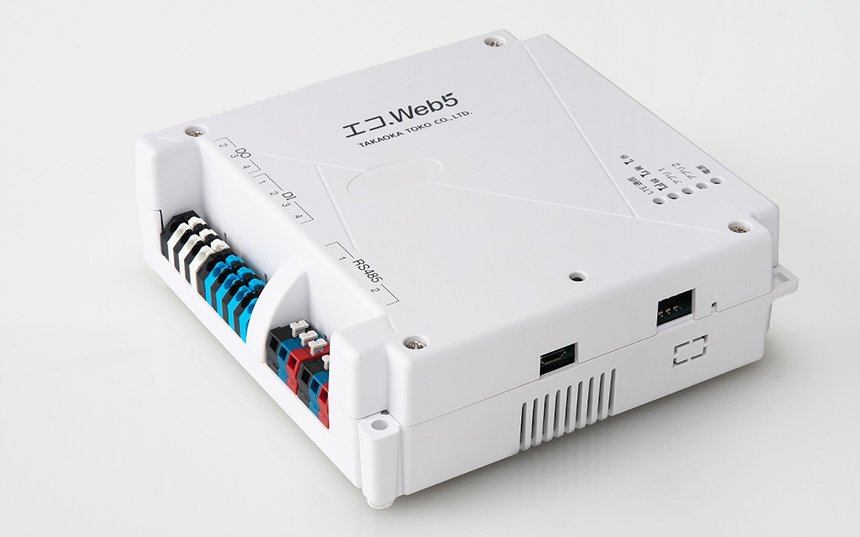

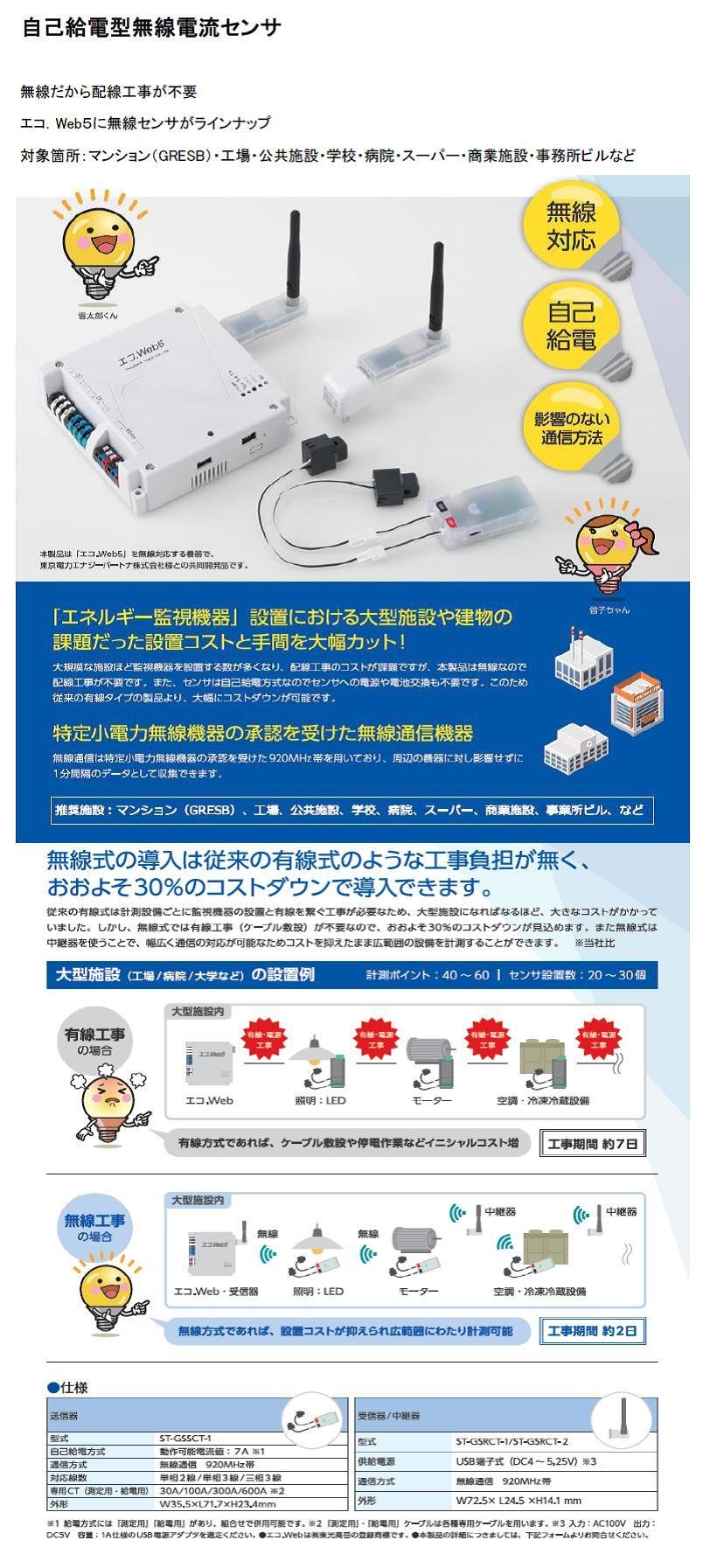

エネルギー計測システム(エコ.Web5/自己給電型無線電流センサ)

特長

  • 高圧スマートメータのBルートによるデマンド監視、及び各社の電力量センサや温湿度センサ等による計量・計測が可能です。(計測点数最大48点、1分値40日・30分値25か月記憶)
  • 3段階のデマンド閾値を設定して、デマンド監視を行います。目標値を超えると判断した場合、メール送信やデマンド制御を行います。
  • 専用のセキュアな閉域網で、当社クラウドシステムに接続し、 T-STEP EMSサービスをご提供できます。
  • クラウドに接続しない場合、単独運用も可能です。MS_Edge/IE、Google_Chrome、MoZilla_Firefox、 Aplle_Safari等の各種ブラウザで、設定・閲覧可能です。

エコ.Webシリーズは、多種多様なエネルギー計測機能を実装したコンパクトなコントローラです。受電のデマンド監視1点のミニマムシステムから多点電力量や温度等の環境情報を取り込むことができるネットワーク型のマルチ計測システムまでスケーラブルにエネルギーマネジメントシステムを構築できます。

エコ.Web5を導入すると、

  • 電力の無駄を見つけて効率化したい
  • 見える化が有効なのかどうか分からない
  • 特殊な配電盤なので導入できるか不安
  • 複数の拠点を一元管理したい

などの課題を解決できます。

省太郎くん

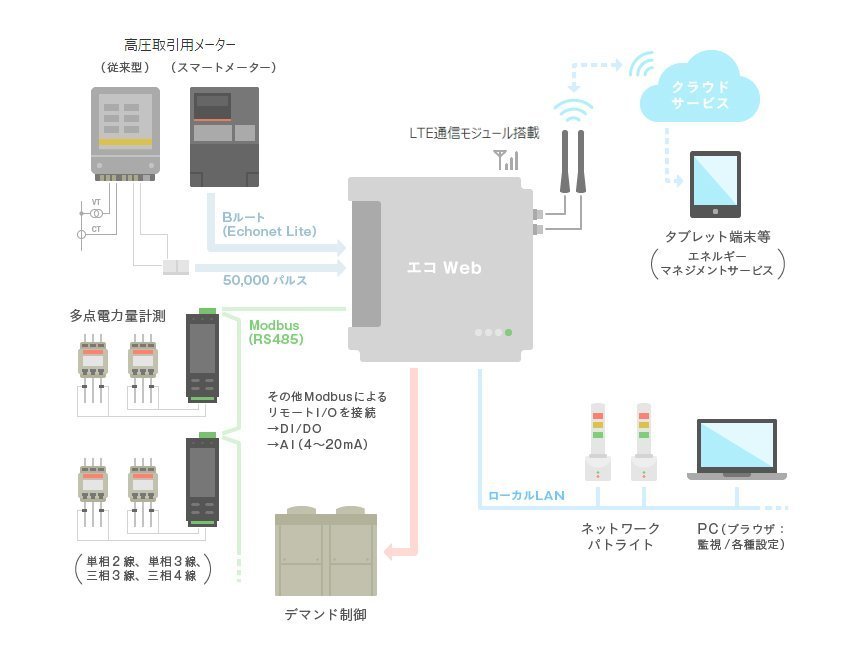

システム構成図

省子ちゃん

拡張性が高く、スマートメータによるBルートに対応

エコWeb5は拡張性が高く、多様なメーカー機器と接続できるIoT機器です。豊富なエネルギー計測機能を有し、電力だけでなくガス、水道といったエネルギーも計測できます。最大の特長として高圧「Bルート」に対応しているので直接スマートメーターから、様々な情報を正確に取得できます。

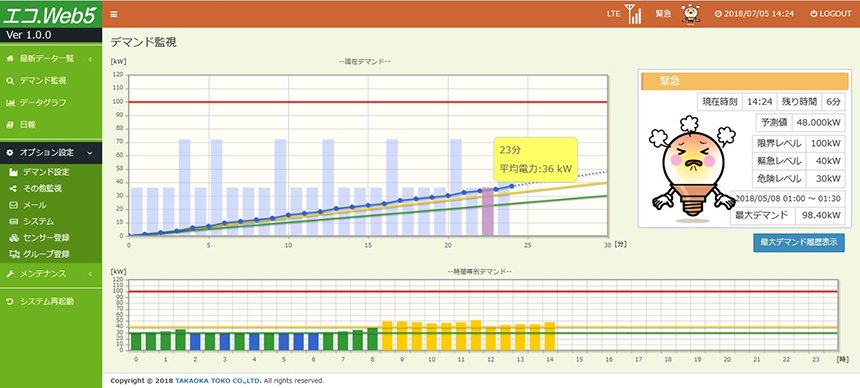

見易く分かり易い設計

エコWeb5はネットワーク経由でPCからブラウザで利用状況を見ることができます。エコWeb5は「分かり易い可視化」を第一に考え、直観的で分かり易く利用状況を把握できるようにしました。利用状況が把握しやすくなると課題も見つけやすくなり、効率化の計画が立てやすくなります。

仕様

項目 仕様・定格 備考
型式 MPAC1d
使用条件 周囲温度/湿度 -20~60℃/30~85%RH 結露しないこと
電源 電圧/消費電力 AC100V/20W以下 50/60Hz
外形寸法/重量 W139×H139×D45/約380g 突起部を除く
インターフェース LAN × 2ch 一般仕様(TCP_IP)専用 / ECHONETLite専用 パトライト等接続/高圧スマートメータBルート接続
LTE × 1ch Docomo UM04-K0 クラウド接続
USB × 3ch USB 2.0規格 大型USBデバイス挿入時にも干渉しない物理的配置
RS485 × 2ch Modbus、Mewtocol等 オムロン電力量、パナソニック電力量、NKEユニライン接続
パルス入力 × 1ch 最大50,000パルス/1kW 専用パルスセンサ接続
接点入力 × 4ch 電流駆動方式 フォトカプラ絶縁(定格DC24V/10mA) 警報、状態入力用(要外部電源)
接点出力 × 4ch 無電圧a接点(定格DC24V/500mA) デマンド警報出力用
LED表示 緑色 電源、LTE通信、アプリ2
赤色 アプリ1
緑・橙・赤 3色 LTE電波強度 消灯-圏外

ダウンロード

エコ.Web5のシステム構成・詳しい機能が載った製品資料をまとめてダウンロード

すでに製品をお使いの方

エコ.WebIV(販売終了)

エコ.WebIII(販売終了)

エコ.Web(販売終了)

エコ.WebデマコンVer.(販売終了)

エコ.Webデータ集計ユーティリティ

標準価格

品名 標準価格
MPAC1d(SIM無/SIM有) ¥300,000
※価格は税抜き
