変成器(VCT・CT・VT)

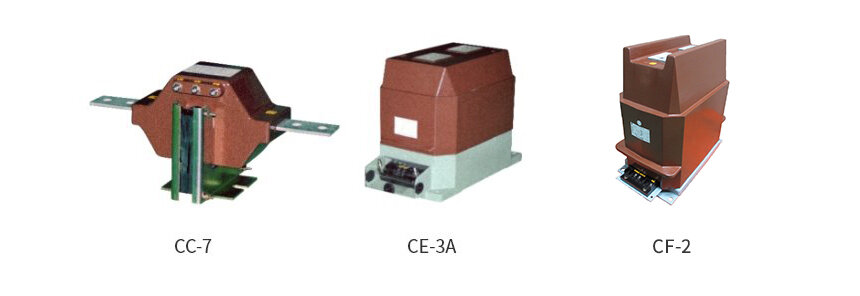

モールド形変流器(CT)(巻線型変流器)

変流器は高電圧、大電流を低圧で取扱い易い電流に変成する機器であり、保護装置や取引用メータなどと接続して使用されます。

特長

JISC1731、JISC1736、JEC-1201に準拠して製作可能です。また、海外規格につきましても一部対応可能です。

6kV変流器

JIS C1731-1 JEC-1201 周波数50.60Hz

定格負担40VA
型式 最高電圧[kV]・耐電圧[kV] 定格電流[A] 確度階級・過電流定数 過電流(強度)
CC-7 6.9・22/60 10/5
20/5
30/5
40/5
50/5
75/5
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
800/5
1PS・n>10 40倍
CC-9 6.9・22/60 600-5
750-5
800/5
1000/5
1200/5
1500/5
2000/5
1PS・n>10 25kA1s
CC-81 6.9・22/60 400/5
500/5
600/5
750/5
800/5
1000/5
1200/5
1PS・n>10 25kA1s
CC-82 6.9・22/60 600/5
750/5
800/5
1000/5
1200/5
1500/5
1PS・n>10 25kA1s
CC-14 6.9・22/60 200/5 1PS・n>10 40kA1s
300/5
400/5
500/5
600/5
750/5
800/5
1000/5
1200/5
1PS・n>20

10kV変流器

JIS C1731-1 JEC-1201 周波数50.60Hz

定格負担40VA
型式 最高電圧[kV]・耐電圧[kV] 定格電流[A] 確度階級・過電流定数 過電流(強度)
CD-1 11.5・28/90 50/5 1PS・n>5 25kA1s
75/5
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
1000/5
1200/5
1PS・n>10

20kV変流器

JIS C1731-1 JEC-1201 周波数50.60Hz

定格負担40VA
型式 最高電圧[kV]・耐電圧[kV] 定格電流[A] 確度階級・過電流定数 過電流(強度)
CE-1 23・50/125 50/5 1PS・n>5 25kA1s
75/5
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
800/5
1000/5
1200/5
1PS・n>10
CE-3A 23・50/125 50/5
75/5
1PS・n>10 25kA1s
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
800/5
1000/5
1200/5
1PS・n>20
CE-3 23・50/125 750/5
800/5
1PS・n>10 25kA1s
1000/5
1200/5
1500/5
2000/5
1PS・n>20
CE-2 23・50/125 1500/5
2000/5
3000/5
4000/5
1PS ・ n>20 25kA1s
CE-8 23・50/125 1500/5
2000/5
3000/5
4000/5
5000/5
1PS ・ n>20 25kA1s

30kV変流器

JIS C1731-1 JEC-1201 周波数50.60Hz

定格負担40VA
型式 最高電圧[kV]・耐電圧[kV] 定格電流[A] 確度階級・過電流定数 過電流(強度)
CF-1 34.5・70/170 50/5 1PS・n>5 25kA1s
75/5
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
1000/5
1200/5
1PS ・ n>10
CF-2 34.5・70/170 50/5
75/5
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
1000/5
1200/5
1PS・n>10 25kA1s
CF-2A 34.5・70/200 50/5
75/5
100/5
150/5
1PS・n>10 25kA1s
200/5
300/5
400/5
500/5
600/5
750/5
1000/5
1200/5
1PS・n>20

20kV~80kV変流器(ガス中使用)

JIS C1731-1 JEC-1201 周波数50.60Hz

定格負担40VA
型式 最高電圧[kV]・耐電圧[kV] 定格電流[A] 確度階級・過電流定数 過電流(強度)
FCH-1B 69 ・ 140/350 50/5 1PS ・ n>20 25kA1s
100/5
150/5
200/5
300/5
400/5
500/5
600/5
750/5
800/5
1000/5
1200/5
1PS ・ n>40
80.5 ・ 160/400 100/5
150/5
200/5
1PS ・ n>10 31.5kA1s
300/5
400/5
500/5
600/5
750/5
800/5
1000/5
1200/5
1PS ・ n>40
