変成器（VCT・CT・VT）モールド形非接地形計器用変圧器（VT）
計器用変圧器は高電圧を低圧で取扱い易い電圧に変成する機器であり、保護装置や取引用メータなどと接続して使用されます。
特長
JISC1731、JISC1736、JEC-1201に準拠して製作可能です。
また、海外規格につきましても一部対応可能です。
商品説明

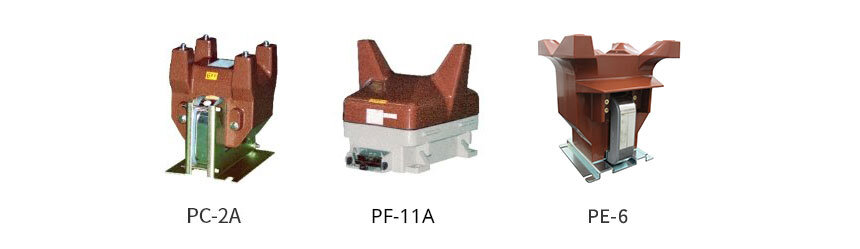

モールド形非接地形計器用変圧器（VT）
3kV～30kV非接地形計器用変圧器
JIS C1731-2 JEC-1201 周波数50.60Hz
| 形式 | 耐電圧[kV] | 定格電圧[V] | 定格負担[VA] | 確度階級 |
|---|---|---|---|---|
| PC-2A | 16/45 | 3300/110 | 50～200 | 1P |
| 22/60 | 6600/110 | |||
| PC-8 | 16/45 | 3300/110 | 50 | 1P |
| 22/60 | 6600/110 | |||
| PD-4 | 28/90 | 11000/110 | 50～200 | 1P |
| PD-5 | 28/90 | 11000/110 | 50～200 | 1P |
| PE-5 | 50/125 | 22000/110 | 50～200 | 1P |
| PF-11 | 70/170 | 33000/110 | 50～200 | 1P |
(1)二次電圧は110Vを標準とします。
(2)現地耐圧試験時は一次側を一括して印加するか､VTを切り離してください｡
20kV～30kV非接地形計器用変圧器（SF6ガス中使用）
| 形式 | 耐電圧[kV] | 定格電圧[kV] | 定格負担[VA] | 確度階級 |
|---|---|---|---|---|
| FPE-1 | 50/150 | 22000/110 | 50～200 | 1P |
| FPF-2 | 70/170 | 33000/110 |
(1)本VTはSF6ガス中での使用において上記仕様を満足します。
(2)最低保証ガス圧力は0MPaです。
(3)使用OリングはP160をご使用ください。

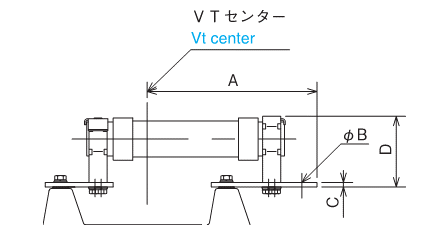

ヒューズの定格・寸法
ヒューズ付も取り扱っております。
| 形式 | 回路電圧 | 定格電流 | 定格遮断電流 | A(mm) | B(mm) | C(mm) | D(mm) |
|---|---|---|---|---|---|---|---|
| PC-2A、PC-8 | 6.6kV | 1A | 44kA | 102.5 | 6.5 | 3 | 25 |
| PD-4、PD-5 | 11kV | 5A | 40kA | 225 | 10 | 6 | 95 |
| PD-4 | 13.2kV、16.5kV | 5A | 31.5kA | 225 | 10 | 6 | 95 |
| PE-5 | 22kV | 5A | 40kA | 315 | 10 | 6 | 95 |
（1）ヒューズは富士電機株式会社製HHヒューズを使用。
（2）※6kVは株式会社宇都宮電機製作所製ヒューズを使用。
