変成器（VCT・CT・VT）油入形非接地形計器用変圧器（VT）
計器用変圧器は高電圧を低圧で取扱い易い電圧に変成する機器であり、主に取引用メータと接続して使用されます。
特長
主絶縁媒体は電気絶縁油(消防法適用)となります。
JISC1731、JISC1736、JEC-1201に準拠して製作可能です。また、海外規格につきましても一部対応可能です。
商品説明
11kV～77kV非接地形計器用変圧器
主に高電圧の計測に使用します。
単相
| 形式 | 定格電圧[kV] | 確度階級（定格負担） | ||
|---|---|---|---|---|
| JEC-1201 | JIS C-1731, BS7625, IEC60044-2, IEC61869-3 |
IEEE/ANSI C57.13(60Hz) | ||
| VO1-11 | 11 | 1P(50～500VA) | 0.5（50～200VA） 1.0（500VA） |
0.3(WXY） 0.6(Z) 1.2(ZZ) |

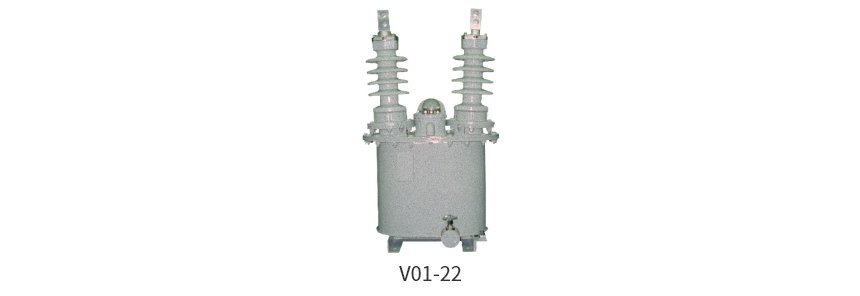

| VO1-22 | 22 | |||
| VO1-33 | 33 | |||
| VO1-66 | 66 | |||
| VO1-77 | 77 | |||
三相
| 形式 | 定格電圧[kV] | 確度階級（定格負担） | ||
|---|---|---|---|---|
| JEC-1201 | JIS C-1731, BS7625, IEC60044-2, IEC61869-3 |
IEEE/ANSI C57.13(60Hz) | ||
| VDO1-11 | 11 | 1P(50～500VA) | 0.5（50～200VA） 1.0（500VA） |
0.3(WXY） 0.6(Z) 1.2(ZZ) |
| VDO1-22 | 22 | |||
| VDO1-33 | 33 | |||
| VDO1-66 | 66 | |||
| VDO1-77 | 77 | |||
二次電圧はIEEE/ANSI規格以外110V、IEEE/ANSI規格は120Vを標準とします。
汚損区分によって、ブッシングが変更となるため、VTの高さ、幅、重量が変更となります。
