変成器（VCT・CT・VT）油入形電力需給用計器用変圧変流器（VCT）
計器用変圧変流器は高電圧、大電流を低電圧、小電流で取扱い易い電圧、電流に変成する機器であり、取引用メータと接続して電力取引用機器として使用されます。
特長
主絶縁媒体は電気絶縁油(消防法適用)となります。
電力取引用機器は計量法に基づく検定が必要です。当社では検定代弁業務を行っておりますのでご相談ください。
商品説明
11kV～77kV電力需給用計器用変圧変流器
主に大電力の計測に使用します。

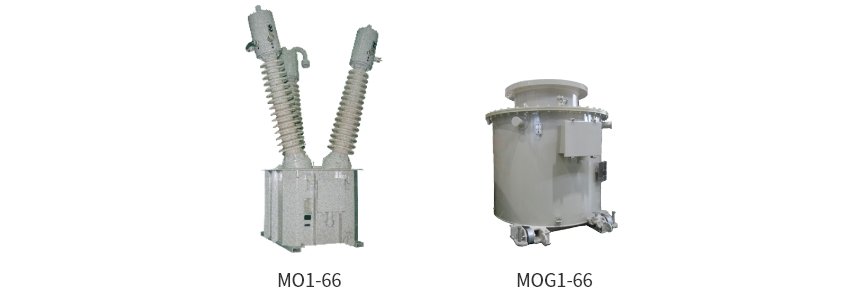

油碍子形（据置形）
JIS C 1736、確度階級：0.3W、定格過電流：31.5kA1秒）
| 形式 | VT | CT | ||
|---|---|---|---|---|
| 定格一次電圧[kV]／110V | 定格負担（VA） | 定格一次電流（A）／5A | 定格負担（VA） | |
| MO1-11 | 11 | 2×50 | 100～1200 | 2×25 |
| MO1-22 | 22 | |||
| MO1-33 | 33 | |||
| MO1-66 | 66 | |||
| MO1-77 | 77 | |||
油／ガスGIS直結形
JIS C 1736、確度階級：0.3W、定格過電流：31.5kA1秒）
| 形式 | VT | CT | ||
|---|---|---|---|---|
| 定格一次電圧[kV]／110V | 定格負担（VA） | 定格一次電流（A）／5A | 定格負担（VA） | |
| MOG1-33 | 33 | 2×50 | 100～1200 | 2×25 |
| MOG1-66 | 66 | |||
| MOG1-77 | 77 | |||
油／油GIS直結形
JIS C 1736、確度階級：0.3W、定格過電流：31.5kA1秒）
| 形式 | VT | CT | ||
|---|---|---|---|---|
| 定格一次電圧[kV]／110V | 定格負担（VA） | 定格一次電流（A）／5A | 定格負担（VA） | |
| MOO1-66 | 66 | 2×50 | 100～1200 | 2×25 |
据置形は、汚損区分によって、ブッシングが変更となるため、VCTの高さ、幅、重量が変更となります。
ダウンロード
油入形電力需給用計器用変圧変流器（VCT）のカタログをダウンロード
